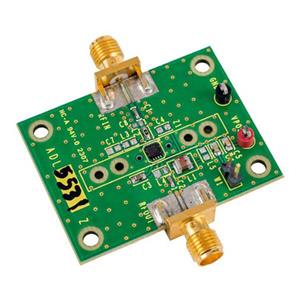

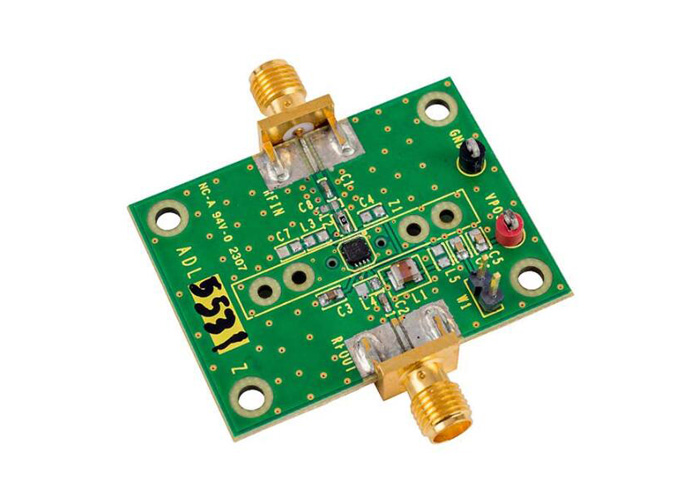

ADL5531-EVALZ是一款4層FR4評估板。 正常工作時需使用一個5 V/100 mA單電源。 應將5 V電源連接至測試環路的VPOS和GND引腳。 或者，電源連接可通過2引腳接頭W-1實現。RF輸入施加于SMA連接器的RFIN引腳。 SMA連接器的RFOUT引腳提供RF輸出。

ADL5531-EVALZ 評估板特性

固定增益20 dB

工作頻率高達500 MHz

輸入/輸出內部匹配至50 Ω

集成偏置控制電路

輸出IP3

70 MHz時為41 dBm

190 MHz時輸出功率：39 dBm

190 MHz時輸出1 dB壓縮點：20.6 dB

190 MHz時噪聲系數：2.5 dB

單5 V電源供電

小型8引腳LFCSP封裝

ADL5534 20 dB增益雙通道版本

±2 kV靜電放電保護（2級）

ADL5531-EVALZ 評估板參數

產品:  評估板

類型: 射頻放大器

工具用于評估: ADL5531

頻率: 20 MHz to 500 MHz

接口類型: SMA Connector

最大工作溫度: + 85 C

最小工作溫度: - 40 C

工作電源電壓: 5 V
