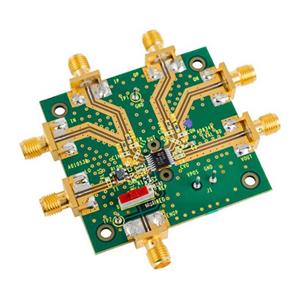

AD8346-EVALZ是一款基于FR4材料的四層評估板。正常工作需連接標記為VPOS和GND的夾線，提供5 V/200 mA電源。本振（LO）與基帶輸入端（需施加1.2 V偏置電壓）通過邊緣安裝的SMA射頻連接器接入（標記為LO、IP、IN、QP和QN）。AD8346的輸出信號可從標記為VOUT的SMA連接器獲取。

AD8346-EVALZ 參數

類型：調制器

頻率：800MHz ~ 2.5GHz

內含物：板

使用的 IC/零件：AD8346

AD8346-EVALZ 評估板特性

高精度

1.9 GHz時均方根正交誤差1度

1.9 GHz時I/Q幅度平衡0.2 dB

寬頻帶范圍：0.8 GHz至2.5 GHz

邊帶抑制：0.8 GHz時?46 dBc

邊帶抑制：1.9 GHz時?36 dBc

調制帶寬：直流至70 MHz

0 dBm輸出壓縮點 @ 0.8 GHz

本底噪聲：?147 dBm/Hz

單電源供電：2.7 V至5.5 V

靜態工作電流：45 mA

待機電流：1 μA

16引腳TSSOP封裝

AD8346-EVALZ 評估板應用

數字與擴頻通信系統

蜂窩/PCS/ISM收發器

無線局域網/無線本地環路

QPSK/GMSK/QAM調制器

單邊帶(SSB)調制器

頻率合成器

鏡像抑制混頻器
