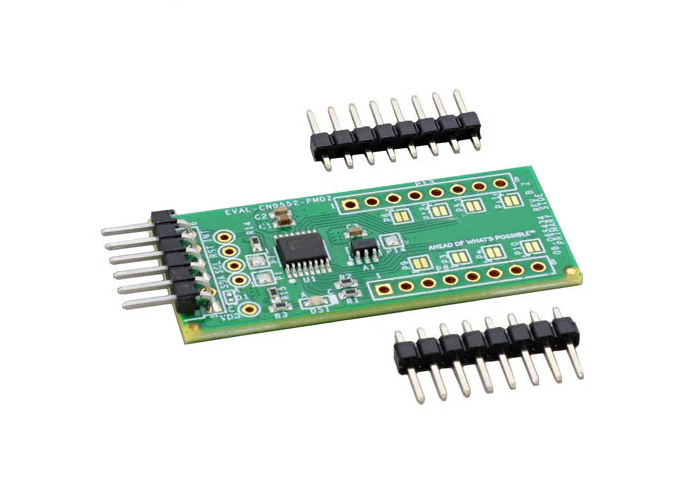

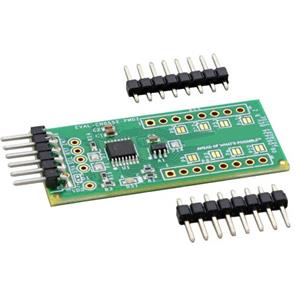

EVAL-CN0552-PMDZ是一款采用PMOD規格的評估板，用于評估AD7746——一款高分辨率的Σ-Δ電容-數字轉換器（CDC）。該架構具有固有的高分辨率（24 位無缺碼，最高 21 位有效分辨率）、高線性度（±0.01%）和高精度（±4 fF 出廠校準）。

CN0552 具有兩個電容輸入，每個通道均可配置為單端或差分。電容輸入范圍為±4.096 pF（最大體積電容為17 pF），但可通過可編程片上數字-電容轉換器（CAPDAC）平衡，將輸入范圍擴展至±50 pF（最大體積電容為200 pF）。

輸出數據速率可在9.1 sps至90.9 sps間調節，其中16.1 sps設置能有效抑制50Hz和60Hz電源線噪聲。該CDC還提供溫度測量功能，分辨率達0.1°C，精度為±2°C，用于溫度補償和系統校準。

CN0552兼容I2C PMOD平臺板，輸入/輸出電壓范圍為2.7V至5.5V。

特性

支持單端或差分浮動式傳感器接口

分辨率低至4aF（即最高21個有效數位）

精度：4fF

線性度：0.01%

共模（靜態）電容上限17pF

滿量程（動態）電容范圍：±4pF

容許接地寄生電容達60pF

更新率：10Hz至90Hz

16Hz頻率下同時抑制50Hz與60Hz干擾

連接器與配置

默認情況下，EVAL-CN0552-PMDZ通過標準連接由PMOD接口進行控制與供電。
