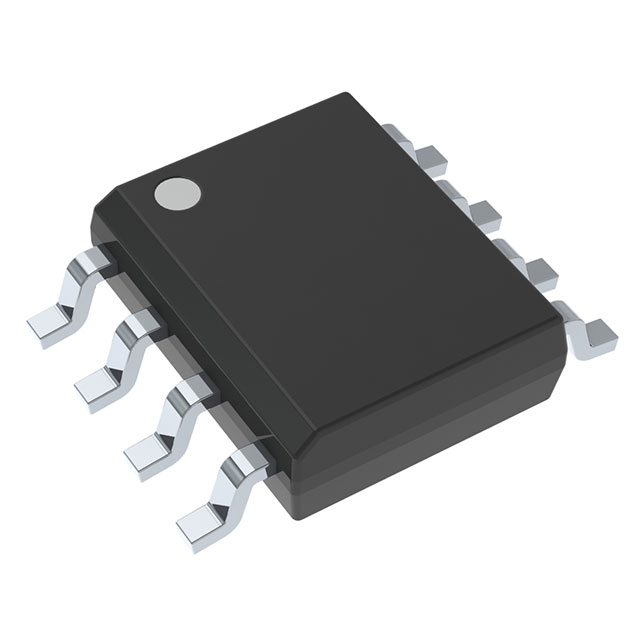

TMCS1101A4UQDRQ1 是一款電隔離霍爾效應電流傳感器，能夠測量直流或交流電流，并具有高精度、出色的線性度和溫度穩定性。低漂移、溫度補償信號鏈可以在器件的溫度范圍內實現 < 1.5% 的滿量程誤差。

輸入電流流經內部 1.8mΩ 導體時，此導體產生的磁場可由集成式霍爾效應傳感器進行測量。這種結構省去了外部集中器并簡化了設計。低導體電阻可更大限度減少功率損耗和熱耗散。固有的電鍍絕緣在電流路徑與電路之間提供了 600V 使用壽命內工作電壓和 3kVRMS 基本型隔離。集成式電氣屏蔽可提供出色的共模抑制和瞬態抗擾度。

輸出電壓與輸入電流成正比，并具有四個靈敏度選項。固定的靈敏度允許 TMCS1101-Q1 使用單個 3V 至 5.5V 的電源運行，因此消除了比例式誤差并提高了電源噪聲抑制能力。當電流流入到正輸入引腳時，電流極性被視為正極。 可提供單向和雙向檢測型號。

特性

? 符合面向汽車應用的 AEC-Q100 標準

– 溫度等級 1：– 40 ° C 至 125 ° C、 T A

? 提供功能安全

– 可幫助進行功能安全系統設計的文檔

? 總體誤差：典型值 ±0.51%，最大值 ±1.15%，

–40°C 至 85°C

– 靈敏度誤差：±0.5%

– 失調電壓誤差：9mA

– 溫漂：0.04mA/°C

– 線性誤差：0.05%

? 使用壽命和環境漂移：<±0.5%

? 3kVRMS 隔離額定值

? 穩健的 600V 使用壽命內工作電壓

? 雙向和單向電流檢測

? 零漂移內部基準

? 工作電源電壓范圍：3V 至 5.5V

? 信號帶寬：80kHz

? 靈敏度：400mV/A

? 安全相關認證

– UL 1577 組件認證計劃

– IEC/CB 62368-1

應用

? 電機和負載控制

? 逆變器和 H 橋電流測量

? 功率因數校正

? 過流保護

? 直流和交流電源監控
