AFE4460YBGR是一款面向諸如心率監測 (HRM) 和周?chē)?xì)血管氧飽和度 (SpO2) 測量等光學生物傳感應用的模擬前端。該器件支持多達 32 個可切換發光二極管 (LED) 和四個光電二極管 (PD)。AFE 配有兩個帶 8 位電流控制的 LED 驅動器。該器件具有寬動態范圍的發送和接收電路，有助于檢測超小信號電平。可定義多達 16 個信號相位集，每個相位集都包含 LED 和環境相位的組合。接收器輸入端的低噪聲失調 DAC 可自動控制，從而消除環境光和 LED 光產生的直流。在各相位中，4 個 PD 所產生的電流先經 TIA 轉換為電壓，再濾波，然后使用通用 ADC 進行數字化。ADC 代碼可存儲在 256 樣本的 FIFO 塊中?？墒褂?SPI 或 I2C 接口讀取 FIFO。

特性

? 支持多達 16 個相位集的信號采集

? 支持多達 32 個 LED 和 4 個 PD

? 在每個相位內均可實現靈活的 LED 和 PD 分配

? 從不同的傳感器以不同的數據速率同時采集信號

? 精確、連續的 PPG 監測：

– 可穿戴設備連續監測心率的低電流，其典型值為：LED 為 15μA，接收器為15μA

– 系統峰值 SNR 為 115dB

? 發送器：

– 8 位可編程 LED 電流，可調范圍為 25mA 至 250mA

– 可點亮兩個并聯 LED 且具有獨立的每相位電流控制功能的模式

– 每相位可編程 LED 導通時間

– 同時支持 32 個 LED，適用于 SpO2、多波長HRM 和光譜分析

? 接收器：

– 支持 4 路時分多路復用 PD 輸入

– 4 個并行接收器（4 組 TIA/濾波器）

– 各 TIA 輸入端都具有獨立環境失調電壓消減DAC，各相控制均為 8 位，可調范圍高達255μA

– 每個 TIA 輸入端具有單獨的 LED 失調電壓消減DAC，各相控制均為 9 位，范圍為 64μA

– ADC 輸出端的數字環境消減

– 具有可編程帶寬的噪聲濾波器

– 跨阻增益：3.7 kΩ 至 1 MΩ

? 支持外部時鐘或內部振蕩器

? 可選擇以與系統時鐘同步的方式獲取數據

? 自動消除環境、LED 直流

? 采樣深度為 256 的 FIFO

? SPI? 接口/I2C 接口

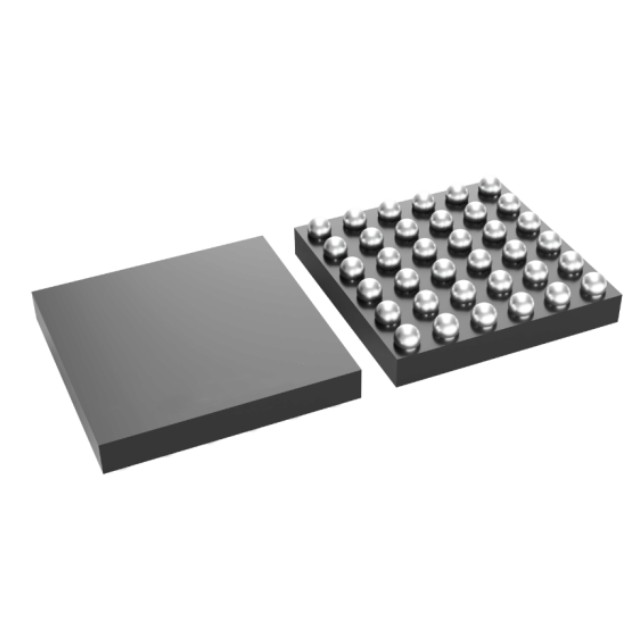

? 2.6mm × 2.6mm DSBGA 封裝，0.4mm 間距

? 電源：Rx：1.7V 至 1.9V（LDO 旁路）；1.9V 至3.6V（啟用 LDO），Tx：3-5.5V，IO：1.7-RX_SUP

應用

? 用于可穿戴設備和耳戴式設備的光學心率監測(HRM)

? 心率變異性 (HRV) 分析

? 血氧飽和度 (SpO2) 測量

? 光譜分析
