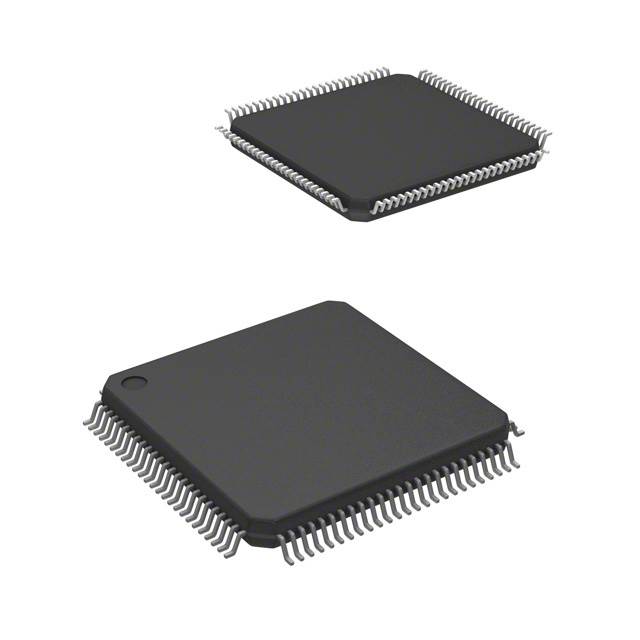

TMS320F2809PZA 器件屬于 TMS320C28x DSP 系列器件，是適用于高要求控制應用的高度集成和高性能解決方案。

特性

? 高性能靜態 CMOS 技術

– 100MHz（10ns 周期時間）

– 60MHz（16.67ns 周期時間）

– 低功耗（1.8V 內核，3.3V I/O）設計

? 支持 JTAG 邊界掃描

– IEEE 標準 1149.1-1990 標準測試訪問端口和邊界掃描架構

? 高性能 32 位 CPU (TMS320C28x)

– 16 × 16 和 32 × 32 MAC 操作

– 16 × 16 雙 MAC

– 哈佛 (Harvard) 總線架構

– 連動運算

– 快速中斷響應和處理

– 統一存儲器編程模型

– 高效代碼（使用 C/C++ 和匯編語言）

? 片上存儲器

– F2809：128K × 16 閃存，18K × 16 SARAM

– 1K × 16 OTP ROM（僅適用于閃存器件）

– C2802：32K × 16 ROM，6K × 16 SARAM

C2801：16K × 16 ROM，6K × 16 SARAM

? 引導 ROM (4K × 16)

– 具有軟件引導模式（通過 SCI、SPI、CAN、I2C和并行 I/O）

– 標準數學表

? 時鐘和系統控制

– 片上振蕩器

– 看門狗計時器模塊

? 任一 GPIO A 引腳可連接至三個外部內核中斷之一

? 可支持全部 43 個外設中斷的外設中斷擴展 (PIE) 塊

? 字節序：小端字節序

? 128 位安全密鑰/鎖

– 保護閃存/OTP/L0/L1 塊

– 防止固件逆向工程

? 3 個 32 位 CPU 計時器

? 增強型控制外設

– 高達 16 個 PWM 輸出

– 在 150ps MEP 分辨率下高達 6 個 HRPWM 輸出

– 多達 4 個捕獲輸入

– 多達 2 個正交編碼器接口

– 多達 6 個 32 位/6 個 16 位計時器

? 串行端口外設

– 多達 4 個 SPI 模塊

– 多達 2 個 SCI (UART) 模塊

– 多達 2 個 CAN 模塊

– 1 條內部集成電路 (I2C) 總線

? 12 位 ADC，16 通道

– 2 × 8 通道輸入多路復用器

– 兩個采樣保持

– 單個/同步轉換

– 快速轉換率：

80ns - 12.5MSPS（僅 F2809）

– 內部或外部基準

? 多達 35 個具有輸入濾波功能且可單獨編程的多路復用 GPIO 引腳

? 高級仿真 特性

– 分析和斷點功能

– 通過硬件的實時調試

? 開發支持包括

– ANSI C/C++ 編譯器/匯編器/連接器

– Code Composer Studio?IDE 項目示例的源代碼

– SYS/BIOS

– 數字電機控制和數字電源軟件庫

? 低功耗模式，節省能耗

– 支持閑置、待機、停機模式

– 禁用單獨的外設時鐘

? 封裝選項

– 薄型四方扁平封裝 (PZ)

– MicroStar BGA?(GGM，ZGM)

? 溫度選項

– A：-40°C 至 85°C (PZ，GGM，ZGM)

– S：-40°C 至 125°C (PZ，GGM，ZGM)

– Q：-40°C 至 125°C (PZ)

（通過針對汽車 應用的 AEC-Q100 認證）
