STGWA30M65DF2AG器件是一款采用先進的ST專有溝槽柵場截止結構開發的IGBT。該器件是M系列IGBT的一部分，代表了逆變器系統性能與效率之間的理想平衡，其中低損耗和短路功能至關重要。STGWA30M65DF2AG具有以下主要功能
符合AEC-Q101標準
最高結溫：TJ = 175 °C
最短短路耐受時間為6 μs
低VCE(sat) = 1.7 V（典型值）@ IC = 30 A
參數分布緊湊
低熱阻
超快軟恢復反向并聯二極管
STGWA30M65DF2AG典型應用
電機控制
輔助負載
熱管理
通用逆變器
概述
STGWA30M65DF2AG汽車級IGBT設計采用獲得專利的先進溝槽式柵極場終止型結構。STGWA30M65DF2AG為逆變器提供最佳系統性能和效率平衡，具有低損耗和必要的短路功能。STGWA30M65DF2AG器件符合AEC-Q101標準，最高結溫為+175°C，短路耐受時間為6μs，30A時VCE(sat) 低至1.7V，參數分布緊密。STGWA30M65DF2AG還包括軟、快速恢復反向并聯二極管和低熱阻，采用TO-247長引線封裝。
STGWA30M65DF2AG詳細參數
IGBT 類型：溝槽型場截止
電壓 - 集射極擊穿（最大值）：650 V
電流 - 集電極 (Ic)（最大值）：87 A
電流 - 集電極脈沖 (Icm)：120 A
不同 Vge、Ic 時 Vce(on)（最大值）：2V @ 15V，30A
功率 - 最大值：441 W
開關能量：756μJ（導通），1.057mJ（關斷）
輸入類型：標準
柵極電荷：81.6 nC
25°C 時 Td（開/關）值：21.6ns/138ns
測試條件：400V，30A，10 歐姆，15V
反向恢復時間 (trr)：151 ns
工作溫度：-55°C ~ 175°C（TJ）
等級：汽車級
資質：AEC-Q101
安裝類型：通孔

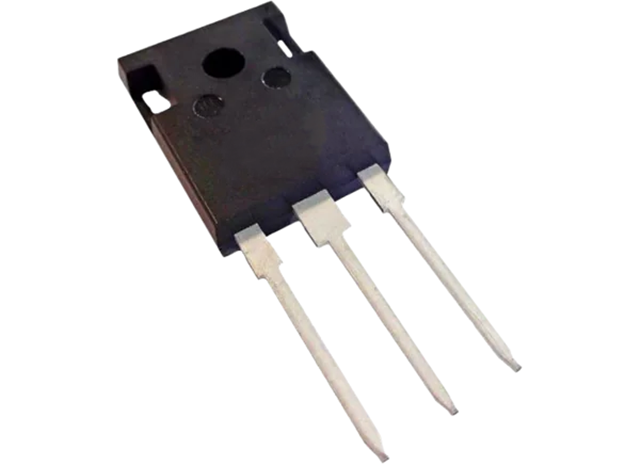

封裝：TO-247 長引線
立即聯系明佳達電子，獲取STGWA30M65DF2AG采購報價：
電話：+86 13410018555（陳先生）
郵箱：chen13410018555@163.com
官網：m.ruijite.cn
