TSY-83LN是Mini-Circuits推出的一款基于GaAs pHEMT技術的寬帶低噪聲MMIC放大器，專為高動態范圍射頻接收?qǐng)鼍霸O(shè)計。TSY-83LN具備0.4-8 GHz工作頻率、1.5 dB低噪聲系數及+33.6 dBm高線性度等特性。以下是其核心參數：
頻率：400MHz ~ 8GHz
P1dB：22.9dBm
增益：21dB
噪聲系數：2.5dB
射頻類型：5G，雷達
電壓 - 供電：6V
電流 - 供電：104mA
測試頻率：2GHz
安裝類型：表面貼裝型
封裝：12-QFN（3x3）
描述
Mini-Circuits 的TSY-83LN是一款基于 GaAs pHEMT 的寬帶、支持旁路模式的低噪聲 MMIC 放大器，具有高 IP3 和平坦增益的組合。TSY-83LN放大器的工作頻率范圍為0.4至8 GHz，具有高動態范圍，噪聲系數為1.5 dB，增益為22 dB，P1dB為22.9 dB，OIP3為33.6 dB。
這種特性組合使其成為靈敏、高動態范圍接收器應用的理想選擇，在這些應用中，在存在高功率射頻信號的情況下可能需要快速旁路增益級。TSY-83LN采用 5 V 或 6 V 單電源供電，與 50Ω 匹配良好，采用微型薄型 3x3 mm QFN 型封裝，便于集成到密集的電路板布局中。
TSY-83LN特性
低損耗旁路模式功能
典型低噪聲系數。1.5分貝
高OIP3，典型+33.6 dBm
典型高P1dB+22.9 dBm
3x3 mm 12引線QFN型封裝
TSY-83LN應用
雷達、電子戰和電子對抗防御系統
5G Sub6，MIMO無線基礎設施系統
測試和測量設備

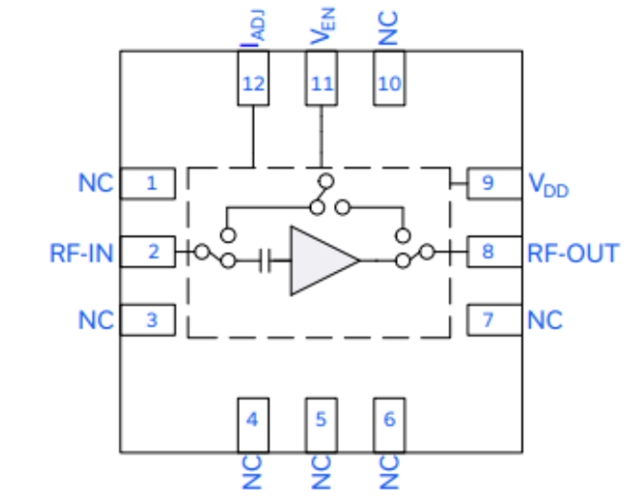

功能圖
如果您正在尋找可靠的TSY-83LN射頻放大器，歡迎聯系明佳達電子（m.ruijite.cn）獲取更多報價信息。
