Microchip 的 PD77728ILQ-0111芯片為交換機、路由器、照明等提供高效的以太網供電 (PoE)

描述

PD77728ILQ-0111 8端口POE PSE控制器/管理器是Microchip第七代IEEE? 802.3bt兼容 以太網供電（POE）供電設備（PSE）系列的一部分。該器件是完全集成的8端口PoE控制器和PoE管理器，集成了場效應晶體管（FET）開關和電流檢測電阻器。最多可級聯12個器件，以提供48個4對端口。根據IEEE的規定，PD77728ILQ-0111支持PoE受電設備（PD）檢測、分類、上電和保護以及傳統/預標準PD檢測。PD77728ILQ-0111通過過載、欠載、過壓、過熱、短路提供實時保護，并可在獨立模式下運行。該器件采用56引腳8mm × 8mm QFN封裝。

功能特點

支持IEEE 802.3bt標準

支持的PD類型

1型、2型PD（802.3af、802.3at）

單簽名（1-4型）PD

雙簽名（3型和4型）PD

預標準（傳統）4對PD

支持不兼容和傳統PD

4種工作模式

控制器模式搭配PD77020 PSE電源管理控制器

半自動模式：

托管自動模式

非托管自動模式

設備

獨立器件支持多達8個2對端口或4個4對端口以及任何4對/2對組合

每端口集成FET、檢測電阻器和端口二極管

總端口電阻：160mΩ

器件滿載時功耗：≤ 2W

兩個電源軌（55V和3.3V，實現最大功率效率

確保4對輸出功率：> 90W

過電源信號（OSS）支持

支持AutoClass

支持快速永久PoE

支持MarkHold功能

主機接口，通過I2C通信

可級聯多達12個器件，以支持96個2對端口或48個4對端口以及任何4對/2對組合

實時保護（RTP）

測量

每端口電壓和電流測量

精確的主功率測量

浪涌

浪涌高達2kV，無需額外元件，符合IEC61000-4-5-2014標準

浪涌合規性，ITU-T K.21，GR1089，IE61000-4-5-2014，EN55024

高達10kV，符合IEC61000-4-5-2014標準

高達6kV，符合ITU-T K.21標準

物理特性

環境溫度范圍：–40°C至+85 °C

56引腳8mm×8mm QFN封裝，帶散熱焊盤

濕度靈敏性等級（MSL）為3級

符合RoHS標準

應用場景

PD77728ILQ-0111設計適用于以下場景：

用于企業、中小型企業、SOHO和商業市場的交換機和路由器

照明市場用開關

PoE供電器

基本參數

47.5W 2對電源

95W 4對電源

最大電流：1.185 A

最大功耗：2.0W

總通道電阻：0.160?（典型值）

端口電阻范圍：50k?至70k?

端口電容范圍：47nF至22nF

支持的輸出功率：100W（最大值）

浪涌時間：65 ms（典型值）

8個端口

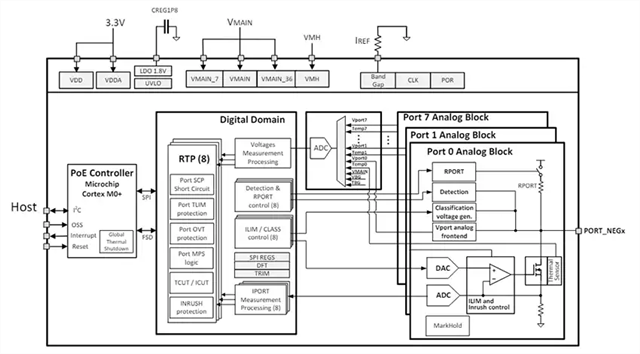

PD77728ILQ-0111框圖
