PCM5140QRGERQ1是德州儀器（TI）推出的汽車級4通道音頻模數轉換器 (ADC)，支持768kHz采樣率，具備120dB信噪比（SNR）和差分輸入特性，適用于車載麥克風、音頻采集系統等場景。

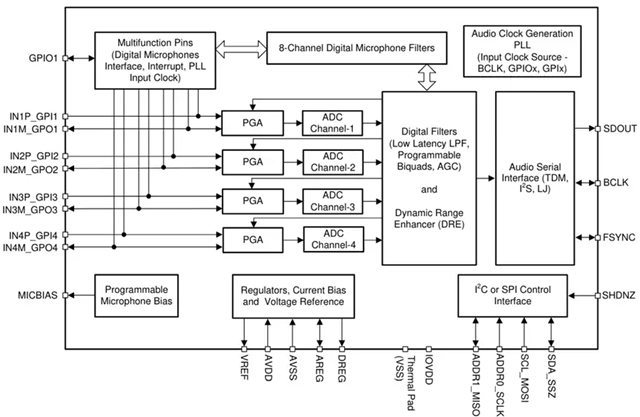

功能框圖
概述
PCM5140QRGERQ1是一款 Burr-Brown? 高性能、音頻模數轉換器 (ADC)，最多可支持對脈沖密度調制 (PDM) 麥克風輸入的八個數字通道或四個模擬通道進行同步采樣。PCM5140QRGERQ1支持線路和麥克風輸入，并能夠?qū)崿F(xiàn)單端和差分輸入配置。該器件集成了可編程通道增益、數字音量控制、可編程麥克風偏置電壓、鎖相環 (PLL)、可編程高通濾波器 (HPF)、雙二階濾波器、低延遲濾波器模式，并可實現高達 768kHz 的采樣速率，并可實現高達 192kHz 的采樣速率。PCM5140QRGERQ1支持時分多路復用 (TDM)、I2S 或左平衡 (LJ) 音頻格式，并可通過 I2C 或 SPI 進行控制。這些集成的高性能特性，以及采用 3.3V 或 1.8V 單電源供電的功能，使得PCM5140QRGERQ1非常適用于遠場麥克風錄音應用中空間受限的音頻系統。
下面是PCM5140QRGERQ1主要特性：
多通道高性能ADC：
4通道模擬麥克風或線路輸入
8通道數字PDM麥克風或模擬和數字麥克風組合
ADC線路和麥克風差分輸入性能：
動態范圍（DR）：
支持120dB動態范圍增強器（DRE）
108dB，DRE禁用
-98dB THD+N
ADC通道求和模式，DR性能：
111 dB，DRE禁用，2通道求和
114dB，DRE禁用，4通道求和
ADC輸入電壓：
差分，2VRMS 滿量程輸入
單端，1VRMS滿量程輸入
ADC采樣率 (fS) = 8kHz至768kHz
可編程通道設置：
通道增益：0 dB至42 dB，步進1 dB
數字音量控制：-100dB至27dB
增益校準，分辨率為0.1 dB
相位校準，分辨率為163ns
可編程麥克風偏置或電源電壓生成
低延遲信號處理濾波器選擇
可編程高通濾波器（HPF）和雙四元數字濾波器
自動增益控制器（AGC）
I2C或SPI控件
集成式高性能音頻PLL
自動時鐘分頻器設置配置
音頻串行數據接口：
格式：TDM、I2S或左對齊 (LJ)
字長度：16位、20位、24位或32位
控制器或目標接口
3.3V或1.8V單電源運行
3.3V或1.8V I/O電源運行
1.8VAVDD電源下的功耗：
8.5mW/channel 16kHz采樣率
48kHz采樣率下為9.2mW/通道
PCM5140QRGERQ1主要應用場景包括：
麥克風陣列系統
聲控數字助理
電話會議系統
安防和監控系統
