5P49V5913A504NLGI是由Renesas公司生產的時鐘發生器產品，屬于VersaClock 5 LP Program CLK系列。該系列產品采用24-VFQFN封裝，支持350 MHz頻率輸出，適用于時鐘生成、頻率合成等場景。

技術規格

產品：5P49V5913A504NLGI

類型：時鐘發生器

PLL：是

輸入：HCSL，LVCMOS，LVDS，LVPECL，晶體

輸出：HCSL，LVCMOS，LVDS，LVPECL

電路數：1

比率 - 輸入:輸出：2：2

差分 - 輸入:輸出：是/是

頻率 - 最大值：350MHz

分頻器/倍頻器：是/無

電壓 - 供電：1.71V ~ 1.89V，2.375V ~ 2.625V，3.135V ~ 3.465V

工作溫度：-40°C ~ 85°C（TA）

安裝類型：表面貼裝型

封裝/外殼：24-QFN（4x4）

概述

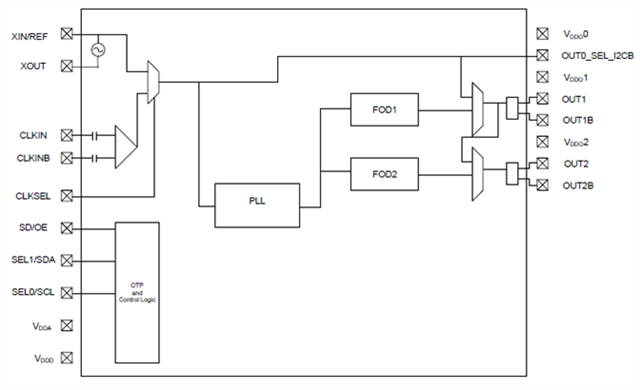

5P49V5913A504NLGI是一款低功耗可編程時鐘發生器，具有同類最佳的抖動性能和設計靈活性，其通用輸出能夠生成任意輸出頻率。5P49V5913A504NLGI適用于高性能的消費類、網絡、工業、計算和數據通信應用。配置可以存儲在片上一次性可編程（OTP）存儲器中，或者通過 I2C 接口進行更改。這是Renesas第五代可編程時鐘技術（VersaClock? 5）。頻率由單一參考時鐘或晶體輸入生成。無毛刺手動切換功能允許在正常操作期間選擇冗余時鐘輸入之一。

兩個選擇引腳允許最多編程和訪問4種不同配置，可通過處理器GPIO或引導方式實現。不同的選擇可用于不同的操作模式（全功能、部分功能、部分?jǐn)嚯姡?、區域標準（美國、日本、歐洲）或系統生產裕度測試。5P49V5913A504NLGI可以配置為使用兩種I2C地址之一，以便在系統中使用多個器件。

5P49V5913A504NLGI具有以下主要特性：

2路差分輸出LVPECL，LVDS，HCSL -或4路LVCMOS輸出

1個附加LVCMOS輸出

具有2個獨立輸出頻率的系統內可編程

高達350 MHz的輸入/輸出頻率

還支持晶振輸入

在OTP非易失性存儲器中存儲4種不同的配置

內核功耗小于100 mW(3.3V時)

< 0.7 ps RMS相位抖動(典型值)

符合PCIe Gen1/2/3、USB 3.0、1/10 GbE時鐘要求

1.8 / 2.5 / 3.3V內核和輸出電壓

4x4 mm 24-VFQFPN 封裝

-40至+85°C工作溫度范圍

典型應用領域

5P49V5913A504NLGI時鐘發生器設計用于以下領域：

以太網交換機/路由器

PCI Express 1.0/2.0/3.0

廣播視頻/音頻計時

多功能打印機

處理器和 FPGA 時鐘

任意頻率時鐘轉換

MSAN/DSLAM/PON

光纖通道，SAN

電信線卡

1 GbE 和 10 GbE
