最新資訊EVAL-7136U-100V-GANC是英飛凌推出的半橋評估板，采用CoolGaN?晶體管和EiceDRIVER?柵極驅動器，主要用于DC-DC轉換器的研發與測試。以下是關鍵信息：輸入電壓?：48V輸出電流?：最大25A開關頻率?：1MHz核心元件?：包含兩個100V CoolGaN晶體管、高頻去耦電容及柵極驅動…
EVAL-7136U-100V-GANC是英飛凌推出的半橋評估板，采用CoolGaN?晶體管和EiceDRIVER?柵極驅動器，主要用于DC-DC轉換器的研發與測試。以下是關鍵信息：
輸入電壓?：48V
輸出電流?：最大25A
開關頻率?：1MHz
核心元件?：包含兩個100V CoolGaN晶體管、高頻去耦電容及柵極驅動電路。
概述

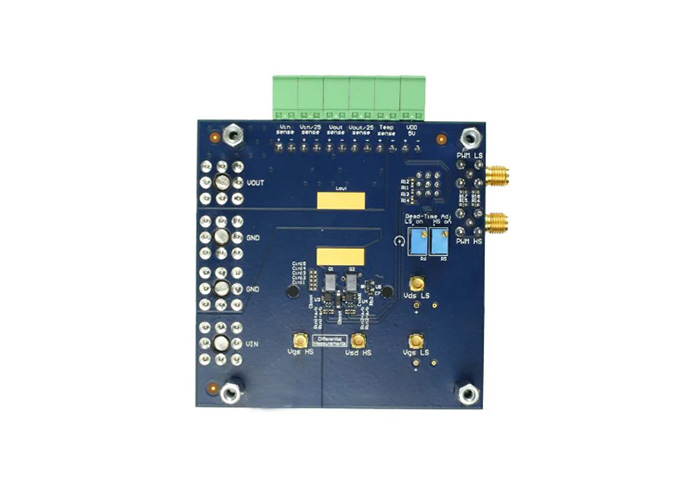

EVAL-7136U-100V-GANC半橋評估板采用專用TDI EiceDRIVER ? 柵極驅動器，用于評估IGC033S10S1 CoolGaN? 晶體管100V G3。 該款EVAL-7136U-100V-GANC板具有針對硬開關半橋的優化布局，并配備波形測量點。該板預配為降壓或升壓轉換器，可重新配置為具有外部連接的雙脈沖測試或半橋拓?fù)浣Y(jié)構。此系列評估板的工作輸入電壓范圍為48V至100V，可提供25A的輸出電流。典型應用包括音頻放大器、低功耗BDC/BLDC電機驅動器（高達72V）、光伏和電信基礎設施。
特點
采用半橋配置的CoolGaN?功率晶體管IGC033S10S1晶體管
EiceDRIVER? 1EDN7136U柵極驅動器
優化半橋布局
輸入電壓范圍：48 V至100 V
直流輸出電流為 25 A
開關頻率：1MHz
波形連接和直流電壓連接
板載溫度感應
多個PWM輸入選項
高效率和高功率密度
降壓、升壓或雙脈沖測試
典型應用場景
EVAL-7136U-100V-GANC評估板設計應用于以下場景：
音頻放大器
低功耗BDC/BLDC電機驅動器，高達72V
光伏
電信基礎設施
