AD5541ABCPZ-500數模轉換器適用于需要高精度、低功耗和快速轉換時間的各種終端系統，特別適合于需要單電源供電的應用場景?。
一、概述

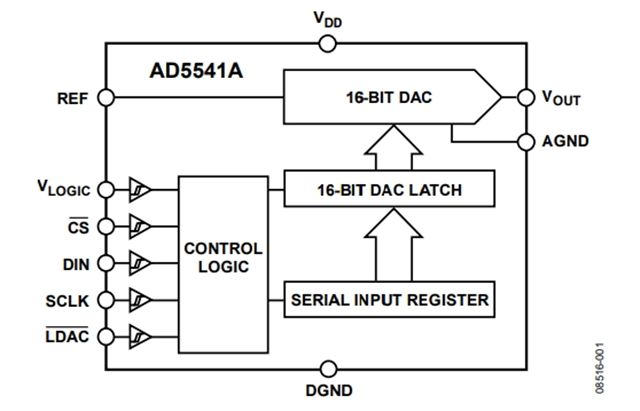

AD5541ABCPZ-500是一款單通道、16位、串行輸入、無緩沖電壓輸出數模轉換器(DAC)，采用2.7 V至5.5 V單電源供電。
該DAC輸出范圍為0 V至VREF，保證單調性，提供±1 LSB INL精度（16位），無需調整，額定溫度范圍為?40°C至+125°C。此外，AD5541ABCPZ-500提供無緩沖輸出，實現了1 μs建立時間、低功耗和低失調誤差等特性。它提供11.8 nV/√Hz的低噪聲性能和低毛刺，適合多種終端系統使用。
AD5541ABCPZ-500采用多功能三線式接口，并且與50 MHz SPI、QSPI?、MICROWIRE?、DSP接口標準兼容。
二、主要特性
AD5541ABCPZ-500具有以下主要特性：
16位分辨率
噪聲頻譜密度：11.8 nV/√Hz
建立時間：1 μs
毛刺能量：1.1 nV-s
溫度漂移：0.05 ppm/°C
5 kV HBM ESD額定值
3 V電源時，功耗為0.375 mW
2.7 V至5.5 V單電源供電
硬件CS和LDAC功能
50 MHz SPI/QSPI/MICROWIRE/DSP兼容接口
上電復位可將DAC輸出清零至零電平
提供3 mm × 3 mm、8/10引腳LFCSP和10引腳MSOP封裝
三、典型應用
AD5541ABCPZ-500數模轉換器適用于需要高精度、低功耗和快速轉換時間的各種終端系統，包括：
自動測試設備
精密源測量儀器
數據采集系統
醫療儀器
航空航天儀器儀表
通信基礎設施設備
工業控制
四、基本參數
AD5541ABCPZ-500還具有以下參數：
?分辨率?：16位
?采樣率?：1 MS/s
?建立時間?：1 μs
?電源電壓?：2.7 V至5.5 V
?接口類型?：3-Wire, Microwire, QSPI, SPI
?最大工作溫度?：+125°C
?最小工作溫度?：-40°C
?封裝?：LFCSP-10-WD（3x3）
?功耗?：0.6 mW
?信噪比?：92 dB
如有興趣，歡迎通過訪問明佳達電子官網（m.ruijite.cn），獲取AD5541ABCPZ-500專屬產品報價。
